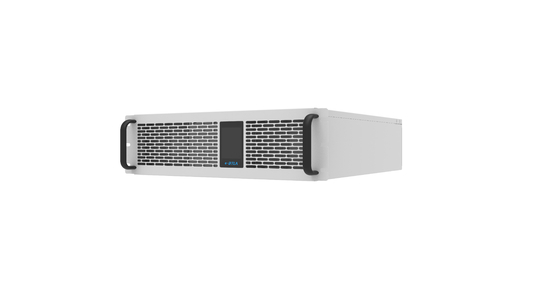

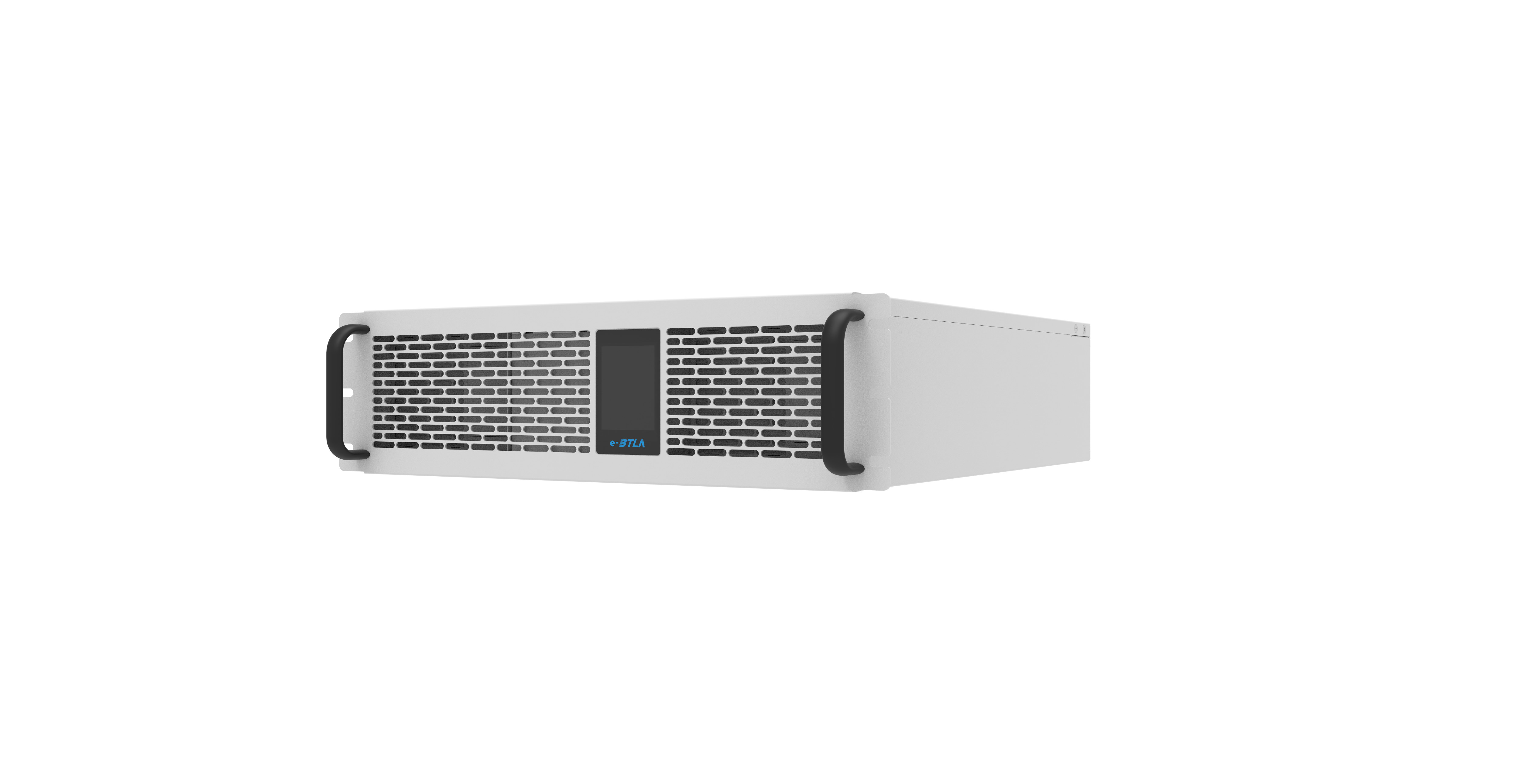

12 kW υψηλής συχνότητας απομονωμένη αμφίδρομη μονάδα ισχύος AC/DC
Εισαγωγή του προϊόντος
12 kW 120A 10Vdc-450Vdc υψηλής συχνότητας απομονωμένη αμφίδρομη μονάδα ισχύος AC/DC
Ο εξοπλισμός διμερούς τροφοδοσίας ισχύος της σειράς BTLA-MTS, προορίζεται για τρία ηλεκτρικά συστήματα (μπαταρία, κινητήρα, ηλεκτρονικό έλεγχο) και όχημα κυψελών καυσίμου,ανάπτυξη επαγγελματικού εξοπλισμού για δοκιμές αγωγών και υψηλής ισχύος AC/DCΟ πλήρης ψηφιακός σχεδιασμός εξασφαλίζει την ακρίβεια και την αποτελεσματικότητα του ελέγχου και έχει τα χαρακτηριστικά της σταθερής παραγωγής και της ταχείας απόκρισης.Χρησιμοποιείται σε δοκιμές φόρτισης και εκφόρτισης διαφόρων τύπων μπαταριών (μπαταρίες λιθίου), μπαταρία ισχύος, μπαταρία αποθήκευσης ενέργειας), Ε&Α και παραγωγή ηλεκτρικών οχημάτων, όπως ηλεκτρική κίνηση, ενσωματωμένο AC/DC, DC/DC, καθώς και Ε&Α και παραγωγή στοίβας φόρτισης AC/DC κλπ.
Χαρακτηριστικά
- Διορθωτική μεταφορά ενέργειας, διασταυρούμενο τεταρτημόριο, αδιάλειπτος διακόπτης
- Μεγάλη περιοχή τάσης εξόδου, υψηλή ακρίβεια, γρήγορη δυναμική απόκριση.
- Υψηλής συχνότητας απομόνωση, μεγαλύτερη ασφάλεια.
- Πολλαπλή προστασία ασφαλείας, προστασία από υπερτάσεις εισόδου/υποτάσεις εισόδου, προστασία από αντιστροφή εξόδου, προστασία από βραχυκύκλωμα, προστασία από υπερθερμοκρασία, μη φυσιολογική ανίχνευση αεραγωγού κλπ.
- Μονωδική σχεδίαση, εύκολη συντήρηση, υποστήριξη παράλληλης επέκτασης της χωρητικότητας.
- ευρύ φάσμα θερμοκρασίας λειτουργίας: -20 °C ~ 45 °C·
- Εξοπλισμένα με λειτουργία διακόπτη ενεργοποίησης/αποσύνδεσης.
- Ελαφριά σχεδίαση διακόπτη, χαμηλή απώλεια, υψηλή απόδοση.
- Σχεδιασμός DSP, πραγματοποίηση πλήρους ψηφιακού ελέγχου.
- Τόσο τοπική λειτουργία όσο και λειτουργία εξ αποστάσεως.
- Πλούσιο εξωτερικό περιβάλλον
- αυστηρός θερμικός σχεδιασμός συστήματος, χαμηλή αύξηση θερμοκρασίας, μακρά διάρκεια ζωής·
- Ελέγχος λειτουργίας με οθόνη αφής, απλό και διαισθητικό.
Τεχνική παράμετρος
Παράμετροι πλευρικής εναλλακτικής
| |
|
ΜΕΤΑ-ΜΤΣ012-120Μ-01 |
|
|
12kW |
|
| καλωδίωση |
Συστήματα μονοφάσης τριών καλωδίων |
|
| εύρος τάσης |
220Vac±15% |
|
| Ονομαστική συχνότητα και εύρος |
45 ̇ 65 Hz ((Αναπροσαρμοσμένο δίκτυο ηλεκτρικής ενέργειας 50/60 Hz) |
| Πεδίο ρύθμισης συντελεστή ισχύος |
±1 |
| ΤΗΔΙ |
≤ 5% |
Παράμετροι πλευρικής τάσης συνεχούς ρεύματος
Βασικά χαρακτηριστικά
| |
Περιγραφή |
| Λειτουργία εκκίνησης AC/DC |
- Ναι, ναι. |
| Χρόνος μετάβασης προς τα εμπρός και προς τα πίσω |
≤ 10 ms |
| Χρόνος μετάβασης εκτός δικτύου/σύνδεσης στο δίκτυο |
≤ 10 ms |
|
|
92% |
| Χ*W*D |
131*436*540mm |
|
|
22 κιλά |
Περιβαλλοντικές συνθήκες
- Περιοχή θερμοκρασίας λειτουργίας
|
°C |
-20°C~+45°C |
|
- Περιοχή εργασιακής υγρασίας
|
% RH |
< +95 |
Σχετική υγρασία, μη συμπύκνωση |
| Θέρμανση αποθήκευσης |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Σχετική υγρασία, μη συμπύκνωση |
|
|
- |
|
|
|
|
m |
3000 |
|
|
|
- |
Διάκριση IP20 |
|
|
|
dB |
< 70 |
|
Επικοινωνία
| Τρόπος επικοινωνίας |
- |
- CAN, RS485, Ethernet, στεγνή επαφή
|
|
| Σήμα αναφοράς |
- |
Διαφορετικά σήματα προστασίας, σήματα τάσης και ρεύματος |
|
| Σήμα παραλαβής |
- |
Ενεργοποιημένο |
|
Όλες οι επιδόσεις και οι παραμέτροι υπόκεινται στην τελευταία επιβεβαίωση από το τεχνικό μας τμήμα.
