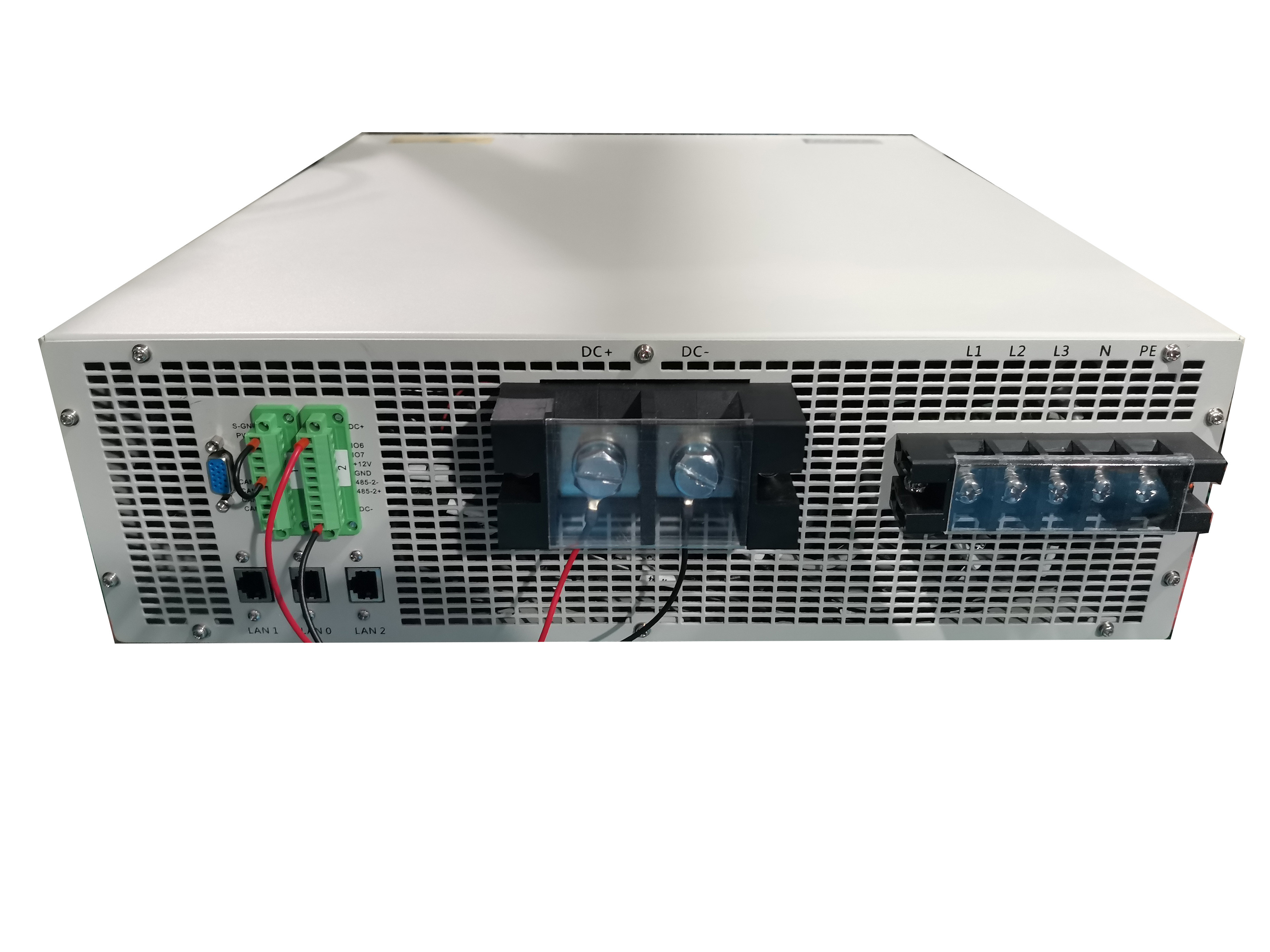

DPS ((18kW) Υψηλής συχνότητας απομονωμένη μονάδα μετατροπέα δίπλωμα AC DC για εξοπλισμό δοκιμής μπαταριών
Χρησιμοποιώντας το τελευταίο βελτιστοποιημένο σχεδιασμό υλικού, προηγμένο αλγόριθμο ελέγχου και προηγμένη διαδικασία κατασκευής,η απομονωμένη διμερή τροφοδοσία ηλεκτρικής ενέργειας HF έχει αναπτυχθεί ειδικά για εξοπλισμό δοκιμής μπαταριών λιθίου, αναλογική παροχή ηλεκτρικής ενέργειας εναλλασσόμενου και συνεχούς ρεύματος, ηλεκτρονικό φορτίο ανατροφοδότησης, εξοπλισμό φόρτισης και εκφόρτισης ηλεκτρικών οχημάτων και εξοπλισμό αποθήκευσης ενέργειας.μπορεί να ανταποκριθεί στην περίπτωση του αμφίδρομου μετασχηματισμού ενέργειαςΤαυτόχρονα, το προϊόν είναι εξοπλισμένο με λειτουργία εναλλαγής ηλεκτρικού ρεύματος στο δίκτυο/εκτός του δικτύου και ο χρόνος εναλλαγής δεν υπερβαίνει τα 10 ms.που μπορεί να εφαρμοστεί σε περισσότερες περιπτώσεις.
Χαρακτηριστικά
- Διορθωτική μεταφορά ενέργειας, διασταυρούμενο τεταρτημόριο, αδιάλειπτος διακόπτης
- Μεγάλη περιοχή τάσης εξόδου, υψηλή ακρίβεια, γρήγορη δυναμική απόκριση.
- Υψηλής συχνότητας απομόνωση, μεγαλύτερη ασφάλεια.
- Πολλαπλή προστασία ασφαλείας, προστασία από υπερτάσεις εισόδου/υποτάσεις εισόδου, προστασία από αντιστροφή εξόδου, προστασία από βραχυκύκλωμα, προστασία από υπερθερμοκρασία, μη φυσιολογική ανίχνευση αεραγωγού κλπ.
- Μονωδική σχεδίαση, εύκολη συντήρηση, υποστήριξη παράλληλης επέκτασης της χωρητικότητας.
- θερμοκρασία πλάτους -20°C-45°C·
- Εξοπλισμένα με λειτουργία διακόπτη ενεργοποίησης/αποσύνδεσης.
- Ελαφριά σχεδίαση διακόπτη, χαμηλή απώλεια, υψηλή απόδοση.
- Σχεδιασμός DSP, πραγματοποίηση πλήρους ψηφιακού ελέγχου.
- Τόσο τοπική λειτουργία όσο και λειτουργία εξ αποστάσεως.
- Πλούσιο εξωτερικό περιβάλλον
- αυστηρός θερμικός σχεδιασμός συστήματος, χαμηλή αύξηση θερμοκρασίας, μακρά διάρκεια ζωής·
- Ελέγχος λειτουργίας με οθόνη αφής, απλό και διαισθητικό.
Τεχνική παράμετρος
Παράμετροι πλευρικής εναλλακτικής
| |
ΜΕΤΑ-ΜΤΣ018-300Λ-01 |
|
|
|
18kW |
18kW |
| καλωδίωση |
Τριφασικό σύστημα πέντε καλωδίων |
Τριφασικό σύστημα πέντε καλωδίων |
| εύρος τάσης |
380Vac±15% |
380Vac±15% |
| Ονομαστική συχνότητα και εύρος |
45 ̇ 65 Hz ((Αναπροσαρμοσμένο δίκτυο ηλεκτρικής ενέργειας 50/60 Hz) |
| Πεδίο ρύθμισης συντελεστή ισχύος |
±1 |
| ΤΗΔΙ |
≤ 5% |
Παράμετροι πλευρικής τάσης συνεχούς ρεύματος
| |
ΜΕΤΑ-ΜΤΣ018-300Λ-01 |
|
|
|
60Vdc |
|
|
|
300A |
|
| Πεδίο τάσης |
2.5Vdc-100Vdc |
|
| Διάστημα ισχύος |
± 300A |
|
| Ακριβότητα τάσης |
00,1% F.S. |
|
|
00,1% F.S. |
| Περιορισμός τάσης |
- Ναι, ναι. |
|
|
- Ναι, ναι. |
Βασικά χαρακτηριστικά
| |
Περιγραφή |
| Λειτουργία εκκίνησης AC/DC |
- Ναι, ναι. |
| Μετατροπή χρόνου προς τα εμπρός και προς τα πίσω |
≤ 10 ms |
|
|
92% |
| Χ*W*D |
131*465*510mm |
|
|
26 κιλά |
Περιβαλλοντικές συνθήκες
- Περιοχή θερμοκρασίας λειτουργίας
|
°C |
-20°C~+45°C |
|
- Περιοχή εργασιακής υγρασίας
|
% RH |
< +95 |
Σχετική υγρασία, μη συμπύκνωση |
| Θέρμανση αποθήκευσης |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Σχετική υγρασία, μη συμπύκνωση |
|
|
- |
|
|
|
|
m |
3000 |
|
|
|
- |
Διάκριση IP20 |
|
|
|
dB |
< 70 |
|
Επικοινωνία
| Τρόπος επικοινωνίας |
- |
- CAN, RS485, Ethernet, στεγνή επαφή
|
|
| Σήμα αναφοράς |
- |
Διαφορετικά σήματα προστασίας, σήματα τάσης και ρεύματος |
|
| Σήμα παραλαβής |
- |
Ενεργοποιημένο |
|
|
