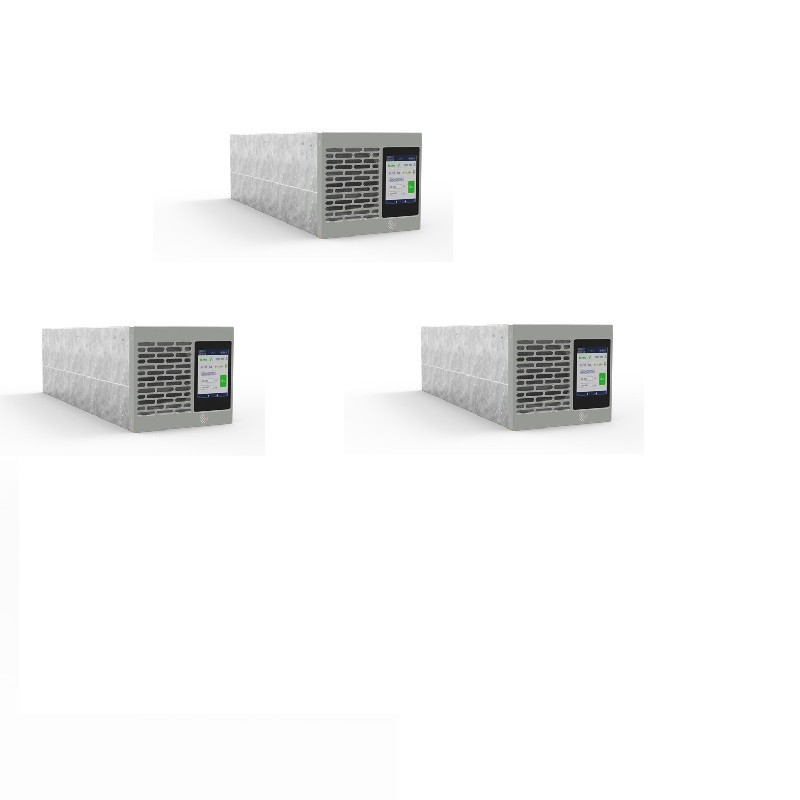

DPS 6kW υψηλής συχνότητας απομονωμένη μονάδα μετατροπέα αμφίδρομου ρεύματος AC/DC
Περιγραφή του προϊόντος
Η διπλής κατεύθυνσης μετατροπέας μας διαθέτει διπλή μεταφορά ενέργειας, υψηλό εύρος τάσης εξόδου, υψηλή ακρίβεια και γρήγορη δυναμική απόκριση.η αμφίδρομη κάλυψη είναι ασφαλέστερη κατά τη διάρκεια της εργασίας- Πολλαπλή προστασία ασφαλείας, συμπεριλαμβανομένης της προστασίας των εισόδων από και κάτω από την τάση, της προστασίας των εξόδων κατά της αντίστροφης σύνδεσης, της προστασίας από βραχυκύκλωμα,υπερεπιβαλλόμενη προστασία θερμοκρασίας και μη φυσιολογική ανίχνευση του αεραγωγού κλπ.Η μοντελοποιημένη σχεδίαση, η εύκολη συντήρηση, η παράλληλη επέκταση της χωρητικότητας είναι υποστηρικτικές.
Χαρακτηριστικά
Χρησιμοποιώντας το τελευταίο βελτιστοποιημένο σχεδιασμό υλικού, προηγμένο αλγόριθμο ελέγχου και προηγμένη διαδικασία κατασκευής,η απομονωμένη διμερή τροφοδοσία ηλεκτρικής ενέργειας HF έχει αναπτυχθεί ειδικά για εξοπλισμό δοκιμής μπαταριών λιθίου, αναλογική παροχή ηλεκτρικής ενέργειας εναλλασσόμενου και συνεχούς ρεύματος, ηλεκτρονικό φορτίο ανατροφοδότησης, εξοπλισμό φόρτισης και εκφόρτισης ηλεκτρικών οχημάτων και εξοπλισμό αποθήκευσης ενέργειας.μπορεί να ανταποκριθεί στην περίπτωση του αμφίδρομου μετασχηματισμού ενέργειαςΤαυτόχρονα, το προϊόν είναι εξοπλισμένο με λειτουργία εναλλαγής ηλεκτρικού ρεύματος στο δίκτυο/εκτός του δικτύου και ο χρόνος εναλλαγής δεν υπερβαίνει τα 10 ms.που μπορεί να εφαρμοστεί σε περισσότερες περιπτώσεις.
Τεχνική παράμετρος
Παράμετροι πλευρικής εναλλακτικής
| |
PMA006-A011-LI |
|
· Ονομαστική ισχύς εισόδου
|
6kW |
|
| καλωδίωση |
Συστήματα μονοφάσης τριών καλωδίων |
|
| εύρος τάσης |
220Vac±15% |
|
| Ονομαστική συχνότητα και εύρος |
45 ̇ 65 Hz ((Αναπροσαρμοσμένο δίκτυο ηλεκτρικής ενέργειας 50/60 Hz) |
| Πεδίο ρύθμισης συντελεστή ισχύος |
±1 |
| ΤΗΔΙ |
≤ 5% |
Παράμετροι πλευρικής τάσης συνεχούς ρεύματος
| |
PMA006-A011-LI |
|
| · ονομαστική τάση |
60Vdc |
|
| · Διοριζόμενο ρεύμα |
100A |
|
| Πεδίο τάσης |
2.5Vdc-100Vdc |
|
| Διάστημα ισχύος |
± 100A |
|
| Ακριβότητα τάσης |
00,1% F.S. |
| · Τωρινή ακρίβεια |
00,1% F.S. |
| Περιορισμός τάσης |
- Ναι, ναι. |
| · Περιορισμός ρεύματος |
- Ναι, ναι. |
Βασικά χαρακτηριστικά
| |
Περιγραφή |
| Λειτουργία εκκίνησης AC/DC |
- Ναι, ναι. |
| Μετατροπή χρόνου προς τα εμπρός και προς τα πίσω |
≤ 10 ms |
| · Αύξηση της αποδοτικότητας |
92% |
| Χ*W*D |
129*143*415mm |
| · Βάρος ((kg) |
7.5 κιλά |
Περιβαλλοντικές συνθήκες
| · Περιοχή θερμοκρασίας λειτουργίας |
°C |
-20°C~+45°C |
|
· Περιοχή εργασιακής υγρασίας
|
% RH |
< +95 |
Σχετική υγρασία, μη συμπύκνωση |
| Θέρμανση αποθήκευσης |
°C |
-40 ~ +55 |
|
| · υγρασία αποθήκευσης |
% RH |
0 ~ +95 |
Σχετική υγρασία, μη συμπύκνωση |
| · Τρόπος ψύξης |
- |
· Ενεργειακή ψύξη |
|
| · Υψόμετρο |
m |
3000 |
|
| · βαθμός προστασίας |
- |
Διάκριση IP20 |
|
| · Θόρυβος |
dB |
< 70 |
|
Επικοινωνία
| Τρόπος επικοινωνίας |
- |
· CAN, RS485, Ethernet, στεγνή επαφή |
|
| Σήμα αναφοράς |
- |
Διαφορετικά σήματα προστασίας, σήματα τάσης και ρεύματος |
|
| Σήμα παραλαβής |
- |
Ενεργοποιημένο |
|
|
