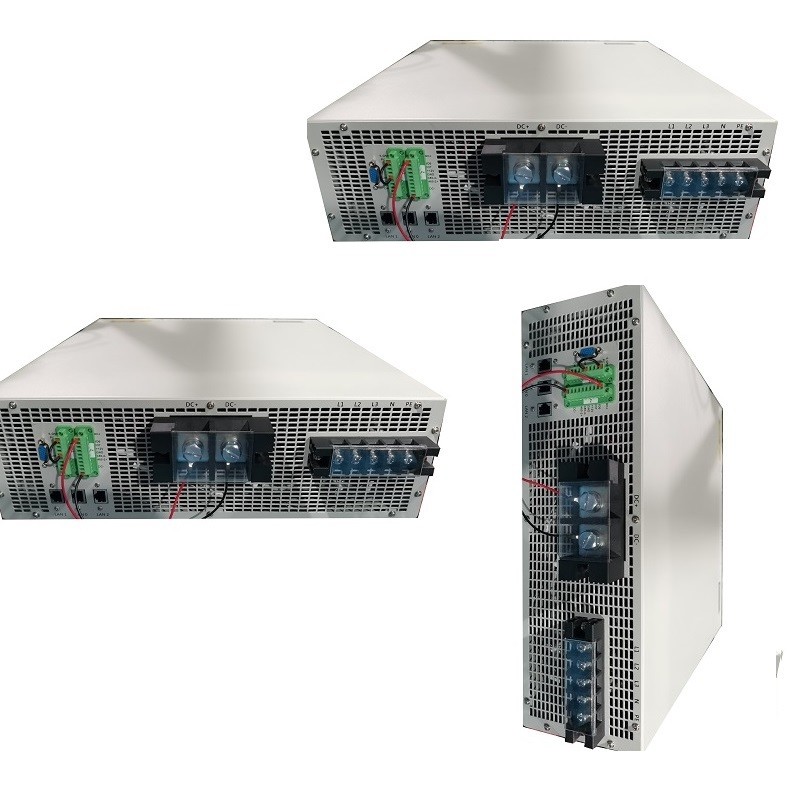

DPS ((18kW) 10Vdc-450Vdc υψηλής συχνότητας απομονωμένη μονάδα μετατροπής διπλής κατεύθυνσης AC DC για εξοπλισμό δοκιμής μπαταριών
Ο διμερών μετατροπέας AC DC έχει διπλή μεταφορά ενέργειας, διασταυρούμενο τεταρτημόριο, υψηλό εύρος τάσης εξόδου, υψηλή ακρίβεια, γρήγορη δυναμική ανταπόκριση,Απομόνωση υψηλής συχνότητας και μεγαλύτερη ασφάλειαΧρησιμοποιώντας το τελευταίο βελτιστοποιημένο σχεδιασμό υλικού, προηγμένο αλγόριθμο ελέγχου και προηγμένη διαδικασία κατασκευής,η απομονωμένη διμερή τροφοδοσία ηλεκτρικής ενέργειας HF έχει αναπτυχθεί ειδικά για εξοπλισμό δοκιμής μπαταριών λιθίου, αναλογική παροχή ηλεκτρικής ενέργειας εναλλασσόμενου και συνεχούς ρεύματος, ηλεκτρονικό φορτίο ανατροφοδότησης, εξοπλισμό φόρτισης και εκφόρτισης ηλεκτρικών οχημάτων και εξοπλισμό αποθήκευσης ενέργειας.
Χαρακτηριστικά
- Πολλαπλή προστασία ασφαλείας, προστασία από υπερτάσεις εισόδου/υποτάσεις εισόδου, προστασία από αντιστροφή εξόδου, προστασία από βραχυκύκλωμα, προστασία από υπερθερμοκρασία, μη φυσιολογική ανίχνευση αεραγωγού κλπ.
- Μονωδική σχεδίαση, εύκολη συντήρηση, υποστήριξη παράλληλης επέκτασης της χωρητικότητας.
- θερμοκρασία πλάτους -20°C-45°C·
- Διαθέτει έξυπνη λειτουργία προς τα εμπρός και προς τα πίσω, απρόσκοπτες λειτουργίες εναλλαγής, ανταποκρίνεται στην περίπτωση της αμφίδρομης μετατροπής ενέργειας
- Υψηλής συχνότητας λειτουργία απομόνωσης, υψηλότερη ασφάλεια
- Εξοπλισμένο με λειτουργία εναλλαγής ηλεκτρικού ρεύματος στο δίκτυο/έξω από το δίκτυο, χρόνος εναλλαγής δεν υπερβαίνει τα 10 ms
Τεχνική παράμετρος
Παράμετροι πλευρικής εναλλακτικής
| |
|
ΜΕΤΑ-ΜΤΣ018-180Μ-01 |
|
|
|
18kW |
| καλωδίωση |
|
Τριφασικό σύστημα πέντε καλωδίων |
| εύρος τάσης |
|
380Vac±15% |
| Ονομαστική συχνότητα και εύρος |
45 ̇ 65 Hz ((Αναπροσαρμοσμένο δίκτυο ηλεκτρικής ενέργειας 50/60 Hz) |
| Πεδίο ρύθμισης συντελεστή ισχύος |
±1 |
| ΤΗΔΙ |
≤ 5% |
Παράμετροι πλευρικής τάσης συνεχούς ρεύματος
| |
|
ΜΕΤΑ-ΜΤΣ018-180Μ-01 |
|
|
|
100Vdc |
|
|
|
180A |
| Πεδίο τάσης |
|
10Vdc-450Vdc |
| Διάστημα ισχύος |
|
± 180A |
| Ακριβότητα τάσης |
00,1% F.S. |
|
|
00,1% F.S. |
| Περιορισμός τάσης |
- Ναι, ναι. |
|
|
- Ναι, ναι. |
Βασικά χαρακτηριστικά
| |
Περιγραφή |
| Λειτουργία εκκίνησης AC/DC |
- Ναι, ναι. |
| Μετατροπή χρόνου προς τα εμπρός και προς τα πίσω |
≤ 10 ms |
|
|
92% |
| Χ*W*D |
131*465*510mm |
|
|
26 κιλά |
Περιβαλλοντικές συνθήκες
- Περιοχή θερμοκρασίας λειτουργίας
|
°C |
-20°C~+45°C |
|
- Περιοχή εργασιακής υγρασίας
|
% RH |
< +95 |
Σχετική υγρασία, μη συμπύκνωση |
| Θέρμανση αποθήκευσης |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Σχετική υγρασία, μη συμπύκνωση |
|
|
- |
|
|
|
|
m |
3000 |
|
|
|
- |
Διάκριση IP20 |
|
|
|
dB |
< 70 |
|
Επικοινωνία
| Τρόπος επικοινωνίας |
- |
- CAN, RS485, Ethernet, στεγνή επαφή
|
|
| Σήμα αναφοράς |
- |
Διαφορετικά σήματα προστασίας, σήματα τάσης και ρεύματος |
|
| Σήμα παραλαβής |
- |
Ενεργοποιημένο |
|
|
