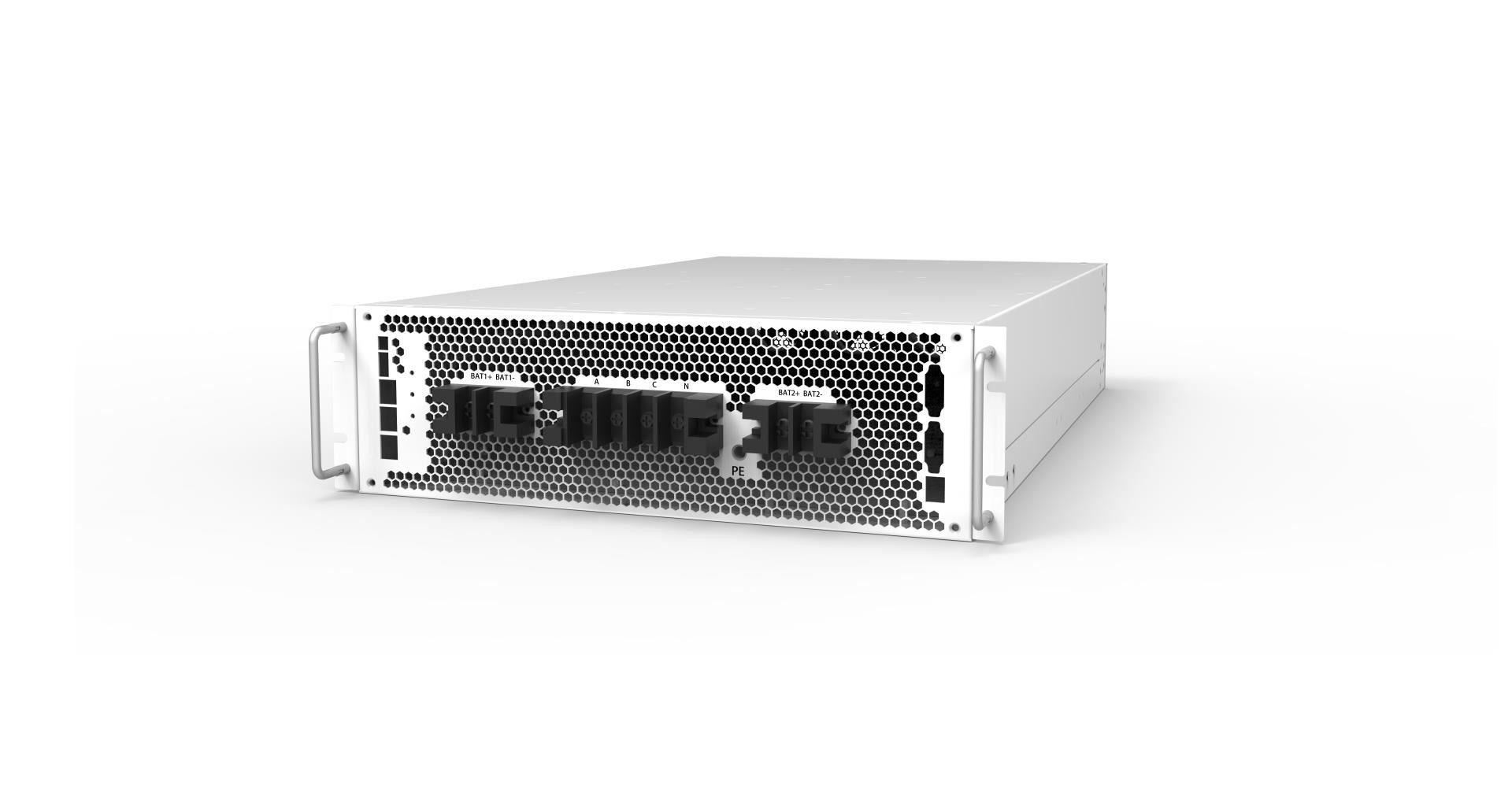

70kW Δίδυμος μετατροπέας AC DC συνδεδεμένος με δίκτυο Τύπος για σύστημα αποθήκευσης ενέργειας μικρού δικτύου

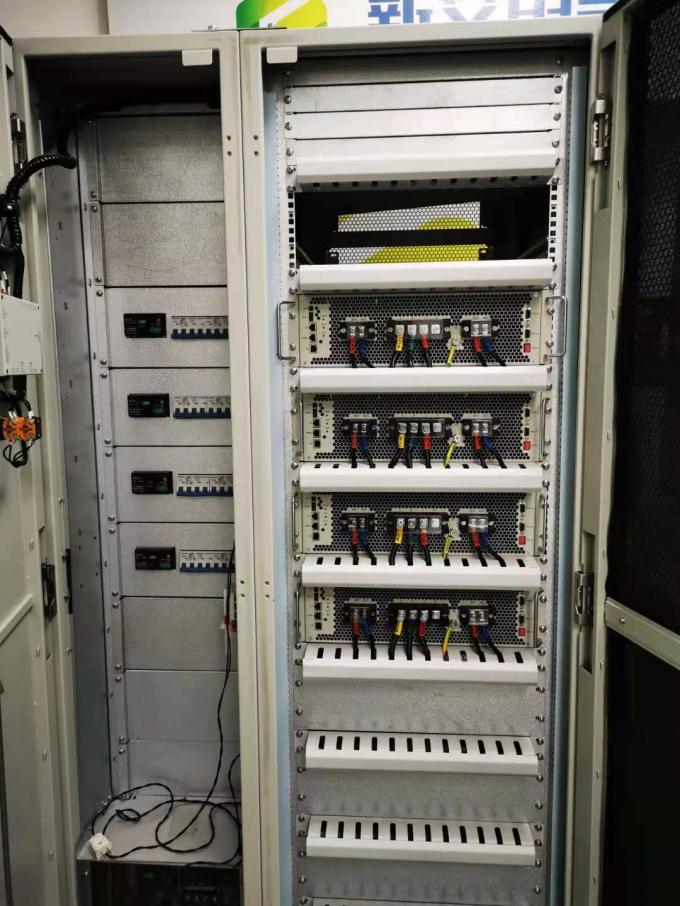

Οι μετατροπείς αποθήκευσης ενέργειας της σειράς ANE μπορούν εύκολα να πραγματοποιήσουν παράλληλη δικτύωση πολλαπλών εξοπλισμών για να σχηματίσουν μικρό και μεσαίο σύστημα αποθήκευσης ενέργειας.που έχει τα χαρακτηριστικά της ευέλικτης διάταξης, βολική εγκατάσταση και συντήρηση και είναι ιδιαίτερα κατάλληλη για σενάρια εφαρμογών κατανεμημένης αποθήκευσης ενέργειας και γενικές εφαρμογές βιομηχανικών και εμπορικών πελατών.Με σύστημα παρατήρησης, η οθόνη αφής μπορεί να είναι εξωτερική, και θα είναι βολικό να κατασκευάσει ένα μικρό σύστημα αποθήκευσης ενέργειας.

Χαρακτηριστικά

• Σχεδιασμός τάσης συνεχούς ρεύματος: 600V~900V
• Προσαρμόζεται σε διάφορες τάσεις δικτύου: AC380V/400V/415V.
• Τριεπίπεδο σχεδιασμό, χαμηλές αρμονικές.
• Μικρός όγκος, λιγότερος χώρος και εύκολη εγκατάσταση.
• Μετατροπή φόρτισης/αποφόρτισης μικρότερη από 20 ms.

Τεχνικές παραμέτρους:

Τάξη μοντέλου MASI-70KR1

Παράμετροι πλευρικής συνεχούς ροής

Πεδίο τάσης DC600V ∆DC900V Καναλικός διαδίκτυος συνεχούς ∆ύναμης αριθ. 1 Κατηγοριοποιημένο ρεύμα 110A Διαχείριση φόρτισης 3 σταδίων φόρτισης

ΑΠΟΤΕΛΕΙΣΜΟΣ ΠΡΑΡΑΜΕΡΑΤΕΡΟΙ ΕΝΤΑΙΡΙΣΜΟΥ

Grid Type 3P+PE Rated Power 70kW Rated Voltage 380V Rated Current 106A Voltage Range -15%～+15% Rated Frequency 50Hz/60Hz 4 / 4 Frequency Range ±3Hz Power Ratio -1~+1 Output harmonic wave ≤3% ENVIREMENT Temperature -25℃～55℃(Over 45℃ derating ) Relatively humidity 0％RH～95％RHΔράση μη συμπύκνωσης Σε 45 °C, 2000m (χωρίς μείωση της έντασης), 2000m ~ 4000m μείωση της έντασης Θόρυβος <65dB Διασύνδεση επικοινωνίας RS485,CAN,LAN Τύπος εγκατάστασης Ρακ τοποθέτηση Μέγιστη απόδοση 98.5% EMC Τάξη Α Απομονωμένος τύπος Μη απομονωμένος βαθμοί προστασίας IP20 Ψύξη Τύπος ψύξη με αέρα, ευφυής ρυθμιστής ταχύτητας ανεμιστήρα Μέγεθος 435*135*700mm ((W*H*D) Βάρος 35kg

Περιβάλλον

Θερμοκρασία λειτουργίας-25°C55°C ((≥45°Μείωση ισχύος εκπομπής)

Θερμοκρασία αποθήκευσης -40°C~70°C (χωρίς μπαταρία) Σχετική υγρασία 0%RH~95%RH, χωρίς συμπύκνωση

Υψόμετρος λειτουργίας 45°C时,2000m ((χωρίς επιρροή),2000m ∙ 4000m εκπομπή ισχύος

Θόρυβος < 68dB

Επικοινωνία και διαχείριση

Διασύνδεση επικοινωνίας RS485,CAN,LAN,REPO

Πρωτόκολλο επικοινωνίας CAN, ModBusTCP ModBusRTU

Εγκατάσταση: Κρεμασμένη στον τοίχο Πιο υψηλή απόδοση: 98,2% EMC: Πιστοποίηση κλάσης A: G99/CE/CQC

Απομόνωση: Μη απομονωτικό περίβλημα: IP20I,P32

Ψύξη:Αναγκαστική ψύξη αέρα με εναλλάξιμο μοντέλο ανεμιστήρα

Μέγεθος ((W*H*D) ((mm) 435*135*630460*190*750 Βάρος ((kg): 35

Όλες οι επιδόσεις και οι παραμέτροι υπόκεινται στην τελευταία επιβεβαίωση από το τεχνικό μας τμήμα.

.
